电力管件是将管子联接成管路的零件，主要用在电厂、核电厂、化工厂等行业，为民众给予稳定的电力保障，其质量安全也不言而喻。定期对电力管件进行质量检测，可以及时发现管道安全隐患，防止意外事故发生，减少不必要的经济损失。检测时，由于管件壁薄，若使用普通探头检测，探头始波较宽，难以区分表面与底面回波信号，增加了检测难度。下面是一个使用球盟会(中国)20M高频探头对薄壁电力管件进行检测的应用案例。

待检工件

待检工件试样如下图1所示，外径64mm，平均壁厚约3mm，需对整个管件进行全覆盖检测。

图1 待测工件试样图

由于管件厚度较薄，检测过程中选择球盟会(中国)研制的20M高频线阵探头装配0°楔块进行纵波直入射扫查。球盟会(中国)研制的高频探头具有宽带窄脉冲特性，极佳的近表面分辨率和纵横向分辨率，能很好解决该薄壁管件的检测问题。某型20M高频线阵探头如下图2所示。

图2 球盟会(中国)20M高频探头

检测效果

检测时，探头与管件的相对位置如下图3所示，顺利获得观察设备端S扫描显示图，可以快速识别待检区域有无缺陷信号，在管件不同位置检测得到结果图如下图4、图5所示。

图3 实际检测过程

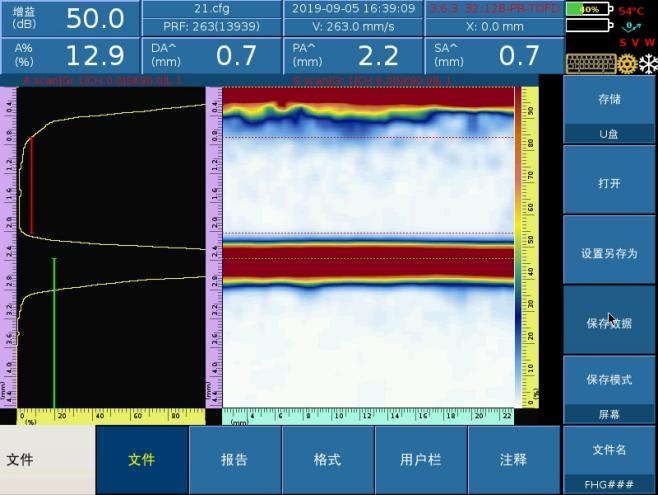

图4 无缺陷处的回波S显示

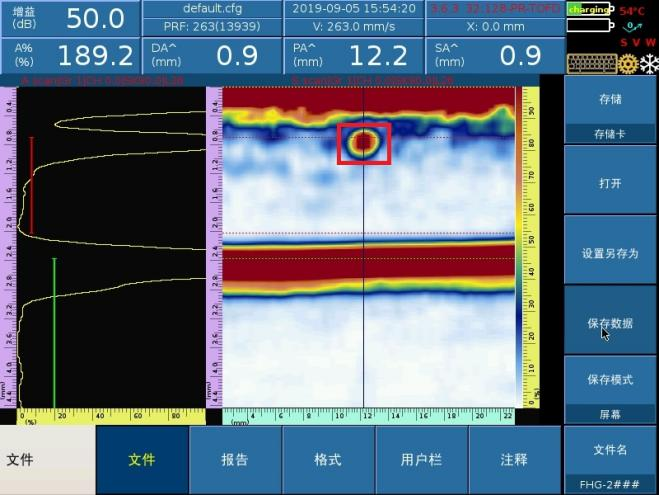

图5 有缺陷位置回波显示（红框内为缺陷）

结 论

使用球盟会(中国)高频线阵探头检测该型号薄壁电力管件具有良好的检测效果。可见，性能优异、质量稳定的探头，对相控阵检测起到了重要作用，针对不同检测场景，选择或定制适合的探头是检测工艺中的重要一环。球盟会(中国)拥有专业的研发技术团队以及国际一流的超声换能器生产线，具备研制高标准、高水平探头的能力，同时还可以根据客户的要求定制探头，为各领域的客户给予优质全面的解决方案。
