图1 PE管检测现场

PE管具有耐腐蚀、密封性好和韧性好等特点，在管道输送及修复领域得到广泛应用。PE管的质量直接关系到管道的运行寿命，因此对PE管进行定期检测也是十分必要的。在本案例中，考虑到PE管衰减大的特性，选择使用低频探头对工件进行线性扫查，该检测方法方便快捷，能满足高效检测的需求。

一、待测工件

▋1号PE试块：底部及内部存在陆续在密集大气孔。

图2 1号试块

▋2号PE试块：外径约330mm，壁厚34mm，外观无明显缺陷。

图3 2号试块

▋使用低频线阵列相控阵探头配探头保护膜使用直接接触法在工件外表面沿周向对待检工件进行线性扫查，如下图所示。

图4 检测示意图

二、检测结果

▋ 1号试块结果图

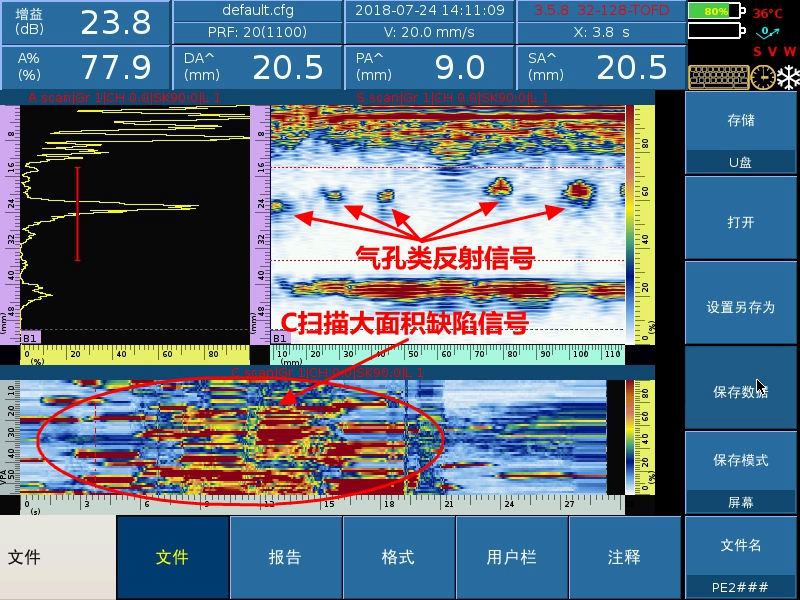

图5 1号试块结果图

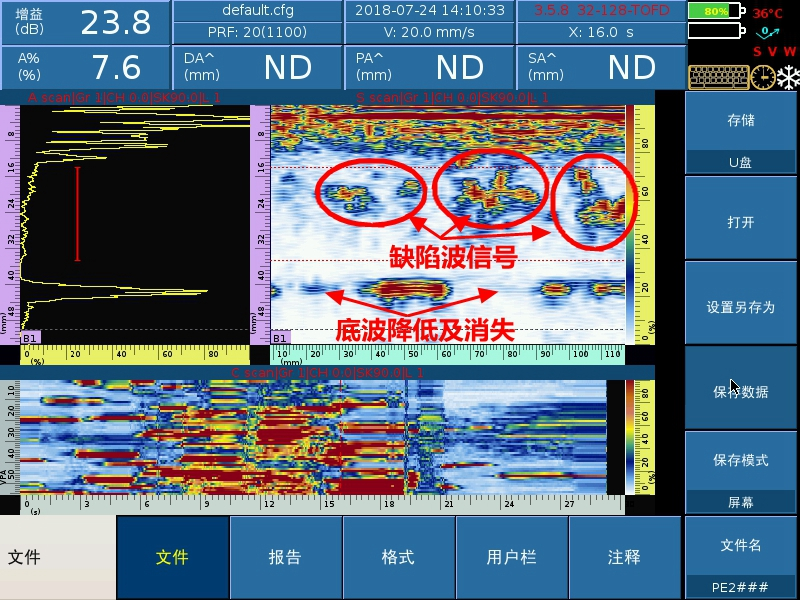

图6 1号试块结果图

▋ 2号试块结果图

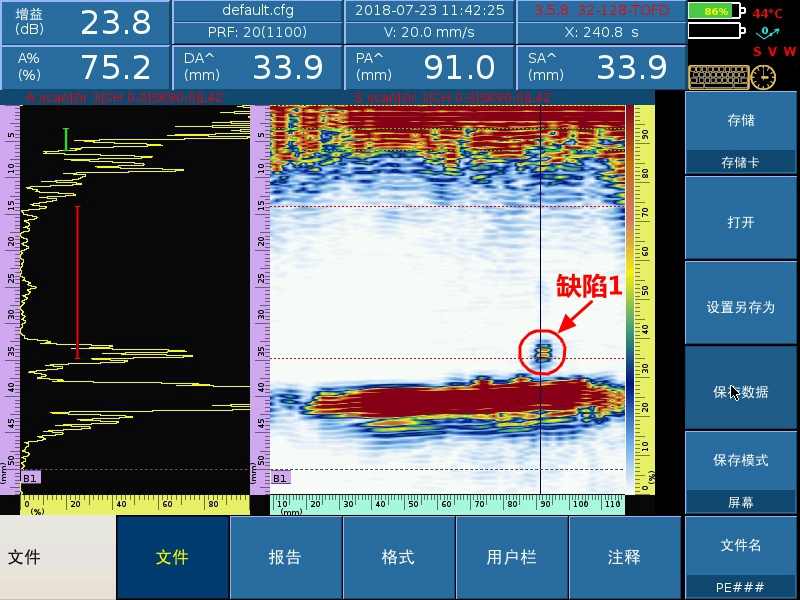

图7 2号试块结果图

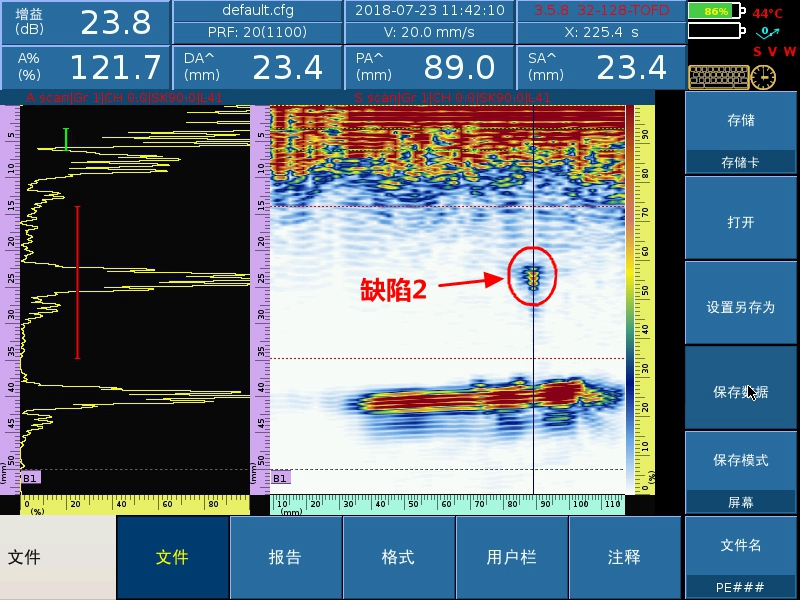

图8 2号试块结果图

▋ 2号试块C扫数据

图9 2号试块C扫数据

三、小 结

使用PHASCAN相控阵检测仪配合相控阵线阵探头检测PE管，检测效果明显，检测效率高，除此之外，连接扫查器还可以保存检测数据，方便离线分析数据， PHASCAN设备不失为检测PE管的一个好选择。
